Programador de EEPROM
Programador de EEPROM (fig-01) é um dispositivo que se utiliza conectado a um computador PC, existem vários modelos para diferentes tipos de memórias.
O programador que vamos descrever neste livro é conectado ao PC através da porta serial (fig-02),
permitindo assim que possamos gravar os parâmetros necessários em uma
memória, apagar os dados, ou copiar dados de uma memória original do
aparelho e guardá-los em uma pasta no PC, formando um banco de memórias
para utilizarmos oportunamente, em uma memória vazia.
fig-02
Além
do computador necessitamos de um software para que possamos fazer a
interface entre o PC e o gravador. Utilizaremos o software PonyProg.
http://www.lancos.com/ppwin95.html “LANCOS”.
Escolha o terceiro endereço (lancos) e faça o download do software clicando com o botão direito do mouse sobre o arquivo “PonyProg v1.17h for Windows (432Kb)”, escolha “salvar destino como...”, salve este arquivo em uma pasta com o nome “PonyProg” (você deve cria-la em seu HD). Com o mesmo procedimento faça o download na CITROHOMEPAGE dos arquivos das EEPROM gravadas (Minhas Pony gravadas) e guarde em uma pasta para usar oportunamente, você pode criar uma pasta com o nome de “Minhas Pony”.
No site da LANCOS você pode fazer o download de uma versão experimental do PonyProg que vem em Português, vá até lá e copie para seu PC o arquivo :
“Brazilian binary executable only (experimental) (170Kb)”
Esta versão bem mais simples não necessita de instalação, apenas crie uma pasta para o BrazilianPony, descompacte o arquivo. Para rodar o programa é só clicar no ícone do Pony, mas lembre que esta é uma versão experimental.
Se
você adquiriu o livro o mesmo é acompanhado de um CD com os programas
e arquivos acima citados, ai você não vai necessitar fazer o download
na internet.
Montando o Programador de EEPROM
Escolhemos
o diagrama abaixo do programador de EEPROM para as memórias do tipo
24CXX, 24LCxx, que são largamente utilizadas nos televisores modernos,
vídeos cassetes e nos monitores de PC, versão para porta serial de
autoria de Herrera Abraham, por seu um circuito simples e que garante um perfeito funcionamento.
Lista de componentes:
C1 - 47uF 10V
C2 - 0.1uF
D1, D2 e D3 - Zener 4.7V
D4 - LED
D5, D6 e D7 - Diodos 1N4148
R1 e R2 – Resistor de 4K7 ohm
R3 – Resistor 390 ohm
Soquete oito pinos (DIP8)
C2 - 0.1uF
D1, D2 e D3 - Zener 4.7V
D4 - LED
D5, D6 e D7 - Diodos 1N4148
R1 e R2 – Resistor de 4K7 ohm
R3 – Resistor 390 ohm
Soquete oito pinos (DIP8)
Conector DB9
Capa para conector DB9
A montagem do circuito será feita dentro de um plug DB9. (fig-03)
Abrindo o plug
você tem duas capas e o soquete de 9 pinos, monte uma parte do circuito
em umas das capas e a outra no soquete, para depois unir as duas
partes.

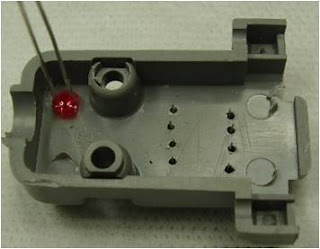

1-) Na capa você vai usar os seguintes componentes: um soquete de 8 pinos (DIP8), um LED (3mm), 3 diodos zener de 4,7V, um capacitor de 0.1uf (100N baixa voltagem), um capacitor eletrolítico de 47uf/10V e fio rígido nu para fazer as ligações necessárias.
de 8 pinos e a do LED, pode utilizar para fazer os furos do soquete uma broca de 1mm e para o furo do LED uma broca de 3mm.
Para facilitar o trabalho você pode prender a capa do DB9 em um pequeno torno. (fig-04)
Agora
coloque o soquete e o LED, utilize um pouco de cola, observe a posição
do soquete e a do LED deixando o LED com o catodo voltado para o lado
soquete. (fig-05)
Solde os pinos 1, 2, 3, 4 e 7, do soquete à massa, antes aproveita para dobra-los
sobre o fio nu, observe a figura acima, travando o DIP8, agora solde os
terminais e os demais componentes começando pelo LED em seguida pelos
diodos zener e os capacitores. (fig –06) e (fig-07)
2-) Na segunda parte da montagem que será feita no plug
DB9, para facilitar a montagem e devido ao espaço que temos dentro da
capa, corte os terminais que não serão utilizados: 1, 2, 6 e 9. (fig-08).
Solde
os anodos dos diodos 1N4148 nos terminais 3, 4 e 7 do soquete ( solde
deixando um espaço pequeno entre o anodo e o terminal, mais ou menos
4mm), solde um resistor de 4K7 do terminal 4 ao terminal 8e outro
resistor de 4K7 no terminal 7 deixando uma extremidade livre. (fig-09)
Utilize agora fios flexíveis, da seguinte forma: solde um pedaço de fio preto com 2cm de complemente no terminal 5 do plug DB9, outro verde no terminal 8 e outro azul na extremidade do resistor 4K7, todos eles com 2cm de complemento. (fig-10)
Agora você vai unir os dois circuitos, comece soldando o fio preto a massa (fio nu na capa do plug), solde o fio verde no terminal 5 e o fio azul no terminal 6 do soquete DIP8, para finalizar ponha o plug
na capa e solde o resistor de 390R do anodo do LED ao catodo dos três
diodos 1N4148, ajeite tudo de uma forma que os componente que estão com
as extremidades sem isolação não se encostem provocando curto no
circuito, se achar necessário utilize um esmalte de unha para isolação,
feche o plug e a montagem está terminada. (fig-11)
Instalando o PonyProg
Você já tem o seu
copiador de EEPROM e o programa (software), então instale o programa,
clicando com o botão direito do mouse sobre o ícone Setup Pony, que se encontra na pasta PonyProg .
Em sua tela aparece agora a mensagem abaixo:
Escolha sim para continuar a instalação e na próxima mensagem abaixo vem a saudação.
Click em Next e depois Install e só ir avançando.
Aprendendo a trabalhar com o PonyProg
Comece
colocando uma EEPROM nova, ou uma que você tenha absoluta certeza de
que está boa, no soquete do gravador. Agora conecte o gravador na
entrada serial do seu PC, utilize um cabo de extensão para facilitar o
trabalho. Se você não tem o cabo tudo bem monte um com dois plugs BD9
um macho e outro fêmea e 1 metro de cabo manga flexível 5X26AWG, isto
com 5 fios de espessura 26AWG, veja detalhes da montagem do cabo no
final deste livro.
Vá até o menu INICIAR, procure em Programas o arquivo PonyProg, clique no ícone do programa e espere abrir a tela abaixo:
Clicando em OK você vai para o próximo passo informando que há necessidade de fazer a calibragem do gravador, clique novamente em OK, a tela muda informando que também há necessidade de fazer o setup.
Vá até o menu Options, faça os ajustes necessários e escolha a porta serial que você vai utilizar.
Em calibração se tudo estiver coreto você vai receber a mensagem: “calibration OK “
Exemplo de um banco de dados
Vamos agora ler o conteúdo de uma EEPROM, aquela que você conectou no gravador clique sobre o ícone:
Ai
está um exemplo de um banco de dados gravado em uma EEPROM e tem uma
mensagem dizendo que você obteve sucesso na leitura dos dados, clique em
OK.
Se você quiser pode através do menu ”File” escolher um local no seu HD e gravar estes dados: (save as...)

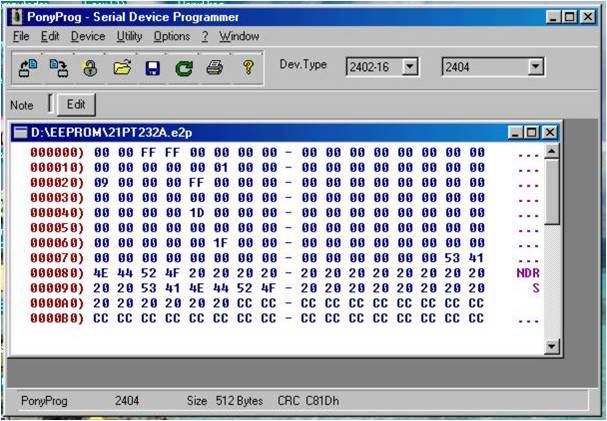

No mesmo menu “File” com a opção “Open” vá até o seu banco de dados “Minhas Pony” e escolha um arquivo para abrir ai você vai ver a seguinte tela:
O
mais importante vem agora, você vai gravar os dados na sua EEPROM que
está vazia, ou com dados antigos que serão substituídos, utilize o
ícone:
e logo você vai ver a tela: Com uma mensagem perguntando se você tem certeza que quer gravar os dados na EEPROM .
Clique em OK, pronto você já está com sua EEPROM completa pronta para ser utilizada.
Repita varias vezes este exemplo até que fique bem familiarizado com o programa .
Neste
momento você está pensando – Como vou fazer com as EEPROM SMD? -, não
esquecemos não! Pegue 4 pedaços de fios flexíveis nas cores : preto,
vermelho, azul e verde e monte uma extensão soldando o fio preto no
terminal 1 (massa), vermelho no terminal 8 (alimentação), verde no
terminal 5 e azul no terminal 6. Estas tem como objetivo facilitar na
hora de usar o dispositivo.
Agora
desconecte o seu aparelho (TV, VCR ou Monitor) da energia e espete o
soquete da extensão sobre o outro do gravador, faça as soldagens nos
terminais da memória SMD. Veja a foto na página seguinte.
Com este procedimento pode copiar os dados da EEPROM ou gravar em uma EEPROM nova que foi substituída no aparelho.
Montando o cabo de extensão
Com dois plugs
DB9, um fêmea e um macho mais 1M de cabo manga de 5 vias no mínimo você
pode montar a extensão, lembre que estamos utilizando apenas 5
terminais o DB9, agora se quiser pode usar o cabo de 9 vias. É só fazer
as ligações pino a pino, veja a figura abaixo.
Detalhe do soquete DIP8 utilizado nas memórias SMD.
OBS: Em algumas TV tivemos que desligar os resistores dos pinos 5 e 6 da EEPROM para que o procedimento desse certo.
Em 90% dos Televisores este procedimento funcionou corretamente.
Quando
você gravar uma EEPROM ela vai estar com os canais regionais
memorizados, que é muito bom, menos trabalho. Porém quando você pegar
uma em outro banco de dados ela vira com os canais regionais da região
de quem gravou, daí há necessidade de fazer a sintonia dos canais.
obs:
capacitor 47uf 10v
