Amigos internautas: Abri este tópico com a finalidade de apoiar
aqueles que desejam e querem um incentivo para ingressarem na profissão
de eletrônica. Confesso a todos que quando dei meus primeiros passos não
tinha feito curso técnico nenhum, pois eu tinha aprendido na prática
com um profissional da área. Alguns anos mais tarde resolvi fazer um
curso de eletrônica para tirar meu diploma e buscar com isto a parte
teórica na qual eu não tinha. Depois que concluir o curso, somei minha
prática com a teoria e tudo melhorou para mim 100%. Quando começou a era
do computador eu já não encontrei muita dificuldade para poder
consertá-los.
A princípio que dizê-los que não precisa de muito dinheiro para começar na profissão de consertos de aparelhos eletrônicos. Basta apenas ter um ferro de solda e um multímetro conforme imagem abaixo, algumas poucas ferramentas e solda para aplicar junto com o ferro.
A princípio que dizê-los que não precisa de muito dinheiro para começar na profissão de consertos de aparelhos eletrônicos. Basta apenas ter um ferro de solda e um multímetro conforme imagem abaixo, algumas poucas ferramentas e solda para aplicar junto com o ferro.
----------------------------------------------------------------------------------------------------------------------------------
Agora vou mostrar a você principiante um pouco de algumas peças que trabalham em circuitos eletrônicos:
1) OS RESISTORES
Cada resistor tem um valor ôhmico que é a unidade de medida do valor do resistor
Vejamos o valor do primeiro resistor abaixo conforme descrição da tabela.
O primeiro resistor tem na primeira faixa a cor verde que representa o número 5 da tabela. A segunda cor azul representa o numero 6 da tabela e a terceira cor amarela representa a quantidade de zeros a serem colocados. Logo a cor amarelo representa o número 4. Então o valor deste resistor é 560000 equivale a 560 mil ohms ou simplificando retira-se 3 zeros e coloca a letra K, ficando 560K, conforme o valor do resistor no desenho abaixo.
Cada resistor tem um valor ôhmico que é a unidade de medida do valor do resistor
Vejamos o valor do primeiro resistor abaixo conforme descrição da tabela.
O primeiro resistor tem na primeira faixa a cor verde que representa o número 5 da tabela. A segunda cor azul representa o numero 6 da tabela e a terceira cor amarela representa a quantidade de zeros a serem colocados. Logo a cor amarelo representa o número 4. Então o valor deste resistor é 560000 equivale a 560 mil ohms ou simplificando retira-se 3 zeros e coloca a letra K, ficando 560K, conforme o valor do resistor no desenho abaixo.
No resistor tem algumas cores em volta da
peça onde cada uma representa um número para o valor do mesmo. A tabela
do código de cores estão aí acima.
No esquema eletronico os resistores são representados pelos desenhos acima R1, R2, R3 e R5.
Obs: É preciso levar em consideração a capacidade em Watts de um resistor. Existem resistores de 1Wats, 3, 5 etc...O valor em Watts é a sua capacidade de aguentar a corrente que circula por ele. Quanto maior sua capacidade em watt maior tranquilidade será seu desempenho interno.
R
E S I S T O R E S
O
QUE É UM RESISTOR: Os resistores são elementos que apresentam
resistência à passagem de eletricidade. Podem ter uma resistência fixa ou
variável. A resistência elétrica é medida em ohms.
Chama-se de Resistência a oposição à passagem de
corrente elétrica.. Quanto maior a resistência, menor é a corrente elétrica que
passa num condutor.
---------------------------------------------------------------------------------------------------------------------------------
2) OS CAPACITORES
ABAIXO VEMOS ALGUNS MODELOS DE CAPACITORES COM SEUS RESPECTIVOS NOMES.
OBS: O CAPACITOR ELETROLÍTICO TEM POLARIDADE QUE VEM MARCADO NO SEU
CORPO SENDO UM LADO POSITIVO E OUTRO NEGATIVO QUE PRECISA SER OBEDECIDO
NA COLOCAÇÃO DA PEÇA NA PLACA ELETRÔNICA.
O RESTANTE DOS CAPACITORES NÃO TEM POLARIDADE E NÃO PRECISA SER RESPEITADO A POSIÇÃO DA PEÇA HA HORA DE TROCÁ-LO POR OUTRO.
Observe abaixo estes 2
capacitores eletróliticos com um sinal (-) negativo em seu corpo. Do
outro lado está o sinal (+) indicando que é positivo
Agora daremos uma olhada como é seu desenho no esquema de aparelhos eletronicos
C2, C7 e C5 representam o desenho do capacitor eletrolítico. A parte preta é o negativo e a parte branca o positivo.
C1, C6 e C8 são os símbolos dos capacitores sem polarização. Isto é: Sem o sinal (+) e (-).
R1,R2,R3,R4,R5,R6,R7 e R8 são símbolos também de RESISTORES.
FUNÇÃO DOS CAPACITORES:
Os capacitores permitem armazenar pequenas quantidades de energia, absorvendo
variações na corrente e entregando um fluxo estável para os componentes ligados
a ele. Você pode imaginar que eles atuam como pequenas represas, armazenando o
excesso de água na época das chuvas e entregando a água armazenada durante as
secas.
----------------------------------------------------------------------------------------------------------------------------------
3) OS TRANSISTORES
Aí ESTÃO ALGUNS MODELOS DE TRANSISTORESE LOGO ABAIXO ESTÃO REPRESENTADOS SEUS DESENHOS DENTRO DE UM ESQUEMA ELETRONICO(T402 e 403)
Aí ESTÃO ALGUNS MODELOS DE TRANSISTORESE LOGO ABAIXO ESTÃO REPRESENTADOS SEUS DESENHOS DENTRO DE UM ESQUEMA ELETRONICO(T402 e 403)
----------------------------------------------------------------------------------------------------------------------------------

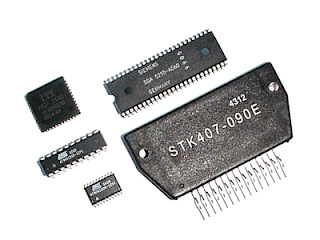

4) OS CIRCUITOS INTEGRADOS
Agora abaixo temos a sua representação no esquema:
O desenho DA1 é um circuito integrado de 10 pinos
----------------------------------------------------------------------------------------------------------------------------------
5) os diodos e seu desenho no esquema
D401 abaixo representa o diodo.
----------------------------------------------------------------------------------------------------------------------------------
6) OS TRANSFORMADORES
SUA REPRESENTAÇÃO NO ESQUEMA ABAIXO:
Na entrada de 127 volts tem duas espiras representadas pelas letra A,B,C
Aqui a direita nos numeros 7,8,9,10, etc...temos o desenho de um transformador.
----------------------------------------------------------------------------------------------------------------------------------
7) Flay back de televisão
Sua representação no esquema é quase identico ao dos transformadores. Veja abaixo:
Observamos ele agora numa placa de televisão
O flay back é esta peça preta no desenho ao lado esquerdo com 2 linhas azuis traçadas em sua frente.
----------------------------------------------------------------------------------------------------------------------------------
Por fim iremos agora ver um esquema mais detalhado com todas as peças nas quais representei acima:
Temos os resistores, capacitores, diodos, transformadores no esquema acima.
----------------------------------------------------------------------------------------------------------------------------------
8) alto fantes e sua representação no esquema eletrônico:
Os dois alto falantes são estes desenhos pintados de amarelos e verdes acima.
--------------------------------------------------------------------------------------------------------------------------------
9) Plugs RCA femea.
Ao soldar os fios um fica na parte central(positivo) e o outro na parte metálica(negativo).
Sua representação no desenho é este círculo onde dentro dele tem um círculo menor onde está escrito saída de vídeo
--------------------------------------------------------------------------------------------------------------------------------
10) Tubo de imagem
O desenho do tubo de imagem no esquema é aquele que fica na parte superior a direita onde dentro dele está o código V901
Cada numero daquele representado corresponde a um determinado pino do tubo de imagem.
----------------------------------------------------------------------------------------------------------------------------------
11) bobina deflectora
A bobina deflectora é esta peça que está em volta do canhão do tubo
de imagem. A sua representação no esquema é tipo a de um transformador.
Veja:
Dentro desta bobina existe o enrolamento para o saída vertical e o
saída horizontal da televisão. Ele está representado pelas letras
V-C(saída vertical) e H-C(saída horizontal).
----------------------------------------------------------------------------------------------------------------------------------
12) Entrada da tomada da televisão num pequeno esquema:
Observe este simbolo aqui em cima na parte
inferior a esquerda representado por 3 linhas retas. Alguns desenhos vem
somente com 2 linhas. Aí é a entrada da nossa rede 110 volts das nossas
casas. Logo em seguida vem o fúsivel(F1), depois aquele desenho(S1) que
é o liga desliga dos aparelhos eletrônicos. Adiante existem diversas
peças que já expliquei acima.
Para quem nunca viu um fusível, esta sua representação física aí em cima.
---------------------------------------------------------------------------------------------------------------------
Iremos agora aprender a usar o multímetro acima. A visualização em zoom maior esta neste endereço:
O cabo preto do multímetro é colocado na entra N(negativo) do lado
esquerdo na parte de baixo. O cabo vermelho é colocado na entrada
P(Positivo) do lado direito em baixo.
Vamos começar medindo continuidade:
Vamos medir um fusível para ver se ele está queimado ou bom.
O cursor está
na posição OFF e precisaremos girá-lo até a escala que corresponde ao
que queremos fazer. Para medir um fusível como será nosso caso no
momento temos que girar o cursor até onde está o símbolo X1. Agora
junte as duas pontas do cabo colocando-os em curto e vamos ajustar o
multímetro. Ao ajuntar as duas pontas veremos que o ponteiro do aparelho
sai de seu estado de repouso e vai até o final a sua direita. O
ponteiro tem que ficar em cima do número zero a direita. Com o botão
rotativo a direita escrito ADJ iremos movimentar ele até que o ponteiro
fique em cima do número zero. Pronto! Agora pegaremos um fusível e
iremos medí-lo:
Pegue as duas pontas e coloque em cada
terminal do fusível se ele estiver bom o ponteiro irá até o zero e se
estiver queimado ele simplesmente não se movimentará.
-------------------------------------------------------------------------------------------------------------
Para medir um alto falante coloque as duas pontas nos dois terminais
onde liga os fios do mesmo. Se o alto falante estiver bom o ponteiro se
movimentará e iremos escutar um barulho de ruído dentro do mesmo. Se
estiver ruim o ponteiro ficará parado e não haverá nenhum ruído.
Esta
escala serve para medir qualquer coisa que esteja dando continuidade ou
partido como por exemplos: Fios, lampada, fio tomada, resistência de um chuveiro e muitas outras coisas etc...
----------------------------------------------------------------------------------------------------
Agora iremos aprender a medir um resistor nesta mesma escala X1.
Resistor 10 ohms ou 10 R
1ª cor o número 1
2ª cor o número 0
3º cor sendo a cor preta não entra nenhum zero conforme a tabela já mostrada.
Logo temos um resistor de 10 ohms ou 10R.
A leitura do resistor será lida na primeira faixa onde vai do número
zero até 2K. Ao colocar os ponteiro em cada lado do resistor o ponteiro
cairá no número 10. Então se fará a multiplicação do valor por 1 que
será igual a 10 ohms.
Se o resistor estiver aberto(queimado) o ponteiro não se movimentará e
se estiver com um valor alterado ele indicará outro valor. Neste caso é
preciso trocar o resistor alterado por um de valor correto.
-----------------------------------------------------------------------------------------------------
Medindo um diodo conforme imagem neste site:
Coloque a ponteira vermelha do multímetro do lado do diodo onde tem o
desenho de um triângulo e a ponteira preta na outra parte do terminal.
Se o diodo estiver bom o ponteiro do multiteste não se movimentará.
Invertendo agora a posição dos cabos sobre o diodo o ponteiro se
movimentará e acusará um valor referente a 6 ohms.(Estado bom)
Quando o diodo está em curto o ponteiro do multímetro se movimentará em ambos os lados da medição.(Estado Ruim)
Se o ponteiro não se movimentar em ambos os lados o diodo estará aberto.(Estado Ruim)
-------------------------------------------------------------------------------------------------------------
Agora iremos aprender como medir um transistor PNP ou NPN conforme figura abaixo:
